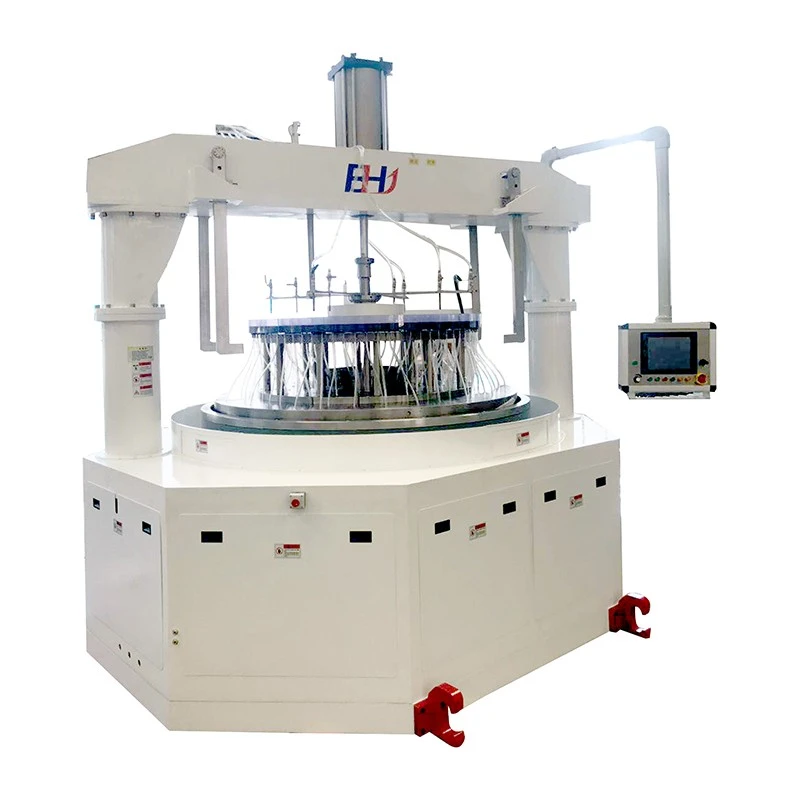

Upgrade Double - Mașină de lustruire laterală
Mașina de lustruire laterală de upgrade - oferă o lustruire laterală -} Precision -} pentru metale, napolitane de siliciu, sticlă optică, plăci ceramice, cristale de cuarț, semiconductori și alte materiale dure/fragile. Această mașină de lustruire versatilă dublă - Mașina de lustruire laterală excelează în procesarea tipurilor de materiale diverse cu o platformă excepțională și o calitate a suprafeței.
Funcţia
Aplicație
Mașina de lustruire laterală de upgrade - oferă o lustruire laterală -} Precision -} pentru metale, napolitane de siliciu, sticlă optică, plăci ceramice, cristale de cuarț, semiconductori și alte materiale dure/fragile. Această mașină de lustruire versatilă dublă - Mașina de lustruire laterală excelează în procesarea tipurilor de materiale diverse cu o platformă excepțională și o calitate a suprafeței.
9BFDOUBLE - Mașină de lustruit
|
Numărul modelului |
9BF-1M5P |
9BF-2M5P |
9bf-3m5p |
9bf-4m5p |
9BF-3M11P |
||
|
Dimensiuni ale plăcii superioare și inferioare |
Măcinare (mm) |
ø 640×ø235×t30 |
Placă superioară: Ø 652 × Ø 418 × T50 |
||||
|
Placă inferioară: Ø 652 × Ø 418 × T40 |
|||||||
|
Lustruire (mm) |
Placa superioară Ø 656 × Ø 414 × T50 |
||||||
|
Placă inferioară: Ø 656 × Ø 414 × T40 |
|||||||
|
Roată de croazieră Parametru |
modul |
Dp =12/ m =2 |
Dp =12/m =2 |
||||
|
Numărul dinților |
108/114 |
66/70 |
|||||
|
Număr |
5个 |
11个 |
|||||
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
Ø 180mm |
Ø 105mm |
||||
|
Grosime minimă de prelucrare |
0,01mm |
||||||
|
Indicele de precizie |
Flatitatea plăcilor superioare și inferioare |
Mai puțin sau egal cu 0,015mm |
|||||
|
Salt la capătul plăcii inferioare |
Mai puțin sau egal cu 0,015mm |
||||||
|
Dimensiunea echipamentului (L * W * H) |
1400mm × 1050mm × 2420mm |
||||||
|
Greutatea dispozitivului |
2000 kg |
2200 kg |
2500 kg |
2800 kg |
2800 kg |
||
13BF Double - Mașină de lustruire laterală
|
Numărul modelului |

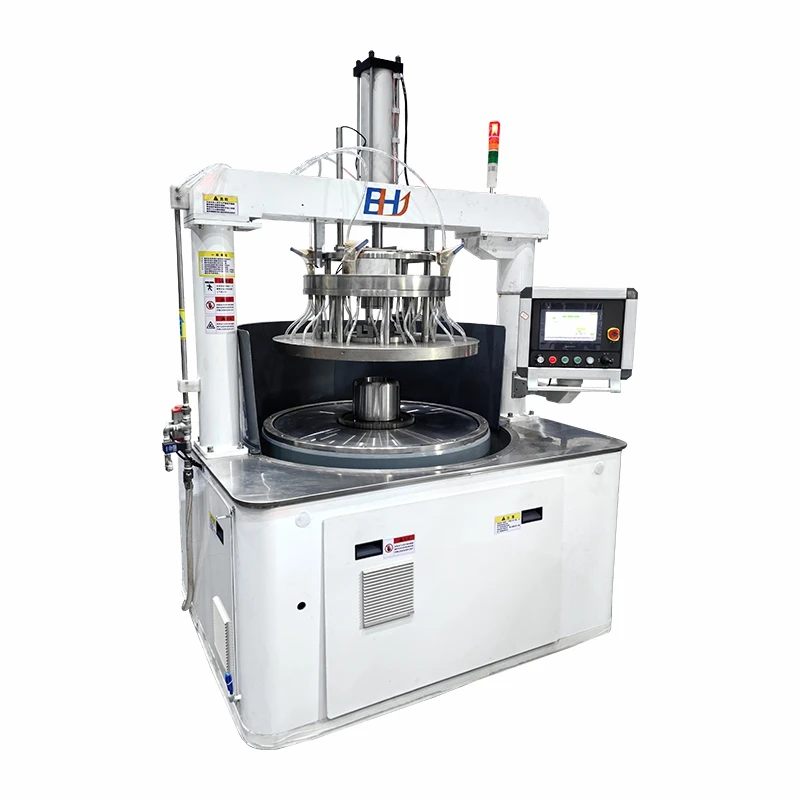

13BF-3M6P |
13BF-3M9P |
13BF-4M6P |
13BF-4M9P |
||
|
Dimensiuni ale plăcii superioare și inferioare |
Măcinare (mm) |
ø 950×ø390×t50 |
ø 952 ×ø 555× t50 |
ø950×ø390×t50 |
ø952×ø555×t50 |
|
|
Lustruire (mm) |
ø 960×ø 380×t50 |
ø 960 ×ø 547× t50 |
ø960×ø380×t50 |
ø960×ø547×t50 |
||
|
Roată de croazieră Parametru |
modul |
DP12 |
Dp12/ m =2 |
DP12 |
Dp12/ m =2 |
|
|
Numărul dinților |
147 |
108/114 |
147 |
108/114 |
||
|
Număr |
6个 |
9个 |
6个 |
9个 |
||
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
Ø 240mm |
Ø 180mm |
Ø 240mm |
Ø 180mm |
|
|
Grosime minimă de prelucrare |
0,15mm |
|||||
|
Indicele de precizie |
Flatitatea plăcilor superioare și inferioare |
Mai puțin sau egal cu 0,015mm |
||||
|
Salt la capătul plăcii inferioare |
Mai puțin sau egal cu 0,015mm |
|||||
|
Dimensiunea echipamentului (L * W * H) |
1650mm*1300mm*2500mm |
|||||
|
Greutatea dispozitivului |
3800 kg |
3600 kg |
4000 kg |
3800 kg |
||
16BF Double - Mașină de lustruire laterală
|
Numărul modelului |
16bf-4m5p |
|
| Dimensiuni ale plăcii superioare și inferioare | Măcinare (mm) | ø1128×ø396×t50 |
| Lustruire (mm) | ø1157×ø367×t50 | |
|
Roată de croazieră Parametru |
modul |
DP12 |
|
Numărul dinților |
200 |
|
|
Număr |
5个 |
|
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
Ø 350mm |
|
Grosime minimă de prelucrare |
0,2mm |
|
|
Indicele de precizie |
Flatitatea plăcilor superioare și inferioare |
Mai puțin sau egal cu 0,015mm |
|
Salt la capătul plăcii inferioare |
Mai puțin sau egal cu 0,03mm |
|
|
Dimensiunea echipamentului (L * W * H) |
1520mm*2260mm*3150mm |
|
|
Greutatea dispozitivului |
6500 kg |
|
22BF Double - Mașină de lustruire lustruită
|
Numărul modelului |
22BF-4M5P |
|
|
Dimensiuni ale plăcii superioare și inferioare
|
Măcinare (mm) |
ø1462×ø494×50 |
|
Lustruire (mm) |
ø1486×ø470×50 |
|
|
Roată de croazieră Parametru |
modul |
M=3 |
|
Numărul dinților |
184 |
|
|
Număr |
5个 |
|
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
Ø 470mm |
|
Grosime minimă de prelucrare |
0,3mm |
|
|
Indicele de precizie |
Flatitatea plăcilor superioare și inferioare |
Mai puțin sau egal cu 0,02mm |
|
Salt la capătul plăcii inferioare |
Mai puțin sau egal cu 0,03mm |
|
|
Dimensiunea echipamentului (L * W * H) |
2020mm*2570mm*3150mm |
|
|
Greutatea dispozitivului |
10000 kg |
|
32BF Double - Mașină de lustruire laterală
|
Numărul modelului |
32BF - 4m5p-g |
|
|
Dimensiuni ale plăcii superioare și inferioare |
Măcinare (mm) |
ø2155×ø745×80 |
|
Lustruire (mm) |
ø2200×ø700×80 |
|
|
Roată de croazieră Parametru |
modul |
M=5 |
|
Numărul dinților |
162 |
|
|
Număr |
5个 |
|
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
Ø 700mm |
|
Grosime minimă de prelucrare |
0,5mm |
|
|
Indicele de precizie |
Flatitatea plăcilor superioare și inferioare |
Mai puțin sau egal cu 0,02mm |
|
Salt la capătul plăcii inferioare |
Mai puțin sau egal cu 0,03mm |
|
|
Dimensiunea echipamentului (L * W * H) |
3700mm*3000mm*3900mm |
|
|
Greutatea dispozitivului |
28000 kg |
|
72B Double - Polisher lateral
|
Numărul modelului |
72BF-3M4P |
|
|
Dimensiuni ale plăcii superioare și inferioare (mm) |
Ø 4500mm × Ø 1020mm × 190mm |
|
|
Roată de croazieră Parametru |
Parametru |
Diametrul cercului de pas1840mm |
|
Număr |
4 piese |
|
|
Interval de procesare |
Dimensiunea maximă a prelucrării |
850mm × 1400mm |
|
Dimensiunea echipamentului (L * W * H) |
7725mm × 5300mm × 5870mm |
|
|
Greutatea dispozitivului |
153000kg |
|
